Системы очистки промстоков и питьевой воды
для водоочистных сооружений
и промышленных предприятий
и промышленных предприятий
Что такое
КВАЛИСОРБ
Экологическая безопасность
Высокая технологическая эффективность и надежность
Экономичность
Бессточные технологии водоочистки
Возможность рециклинга ценных элементов

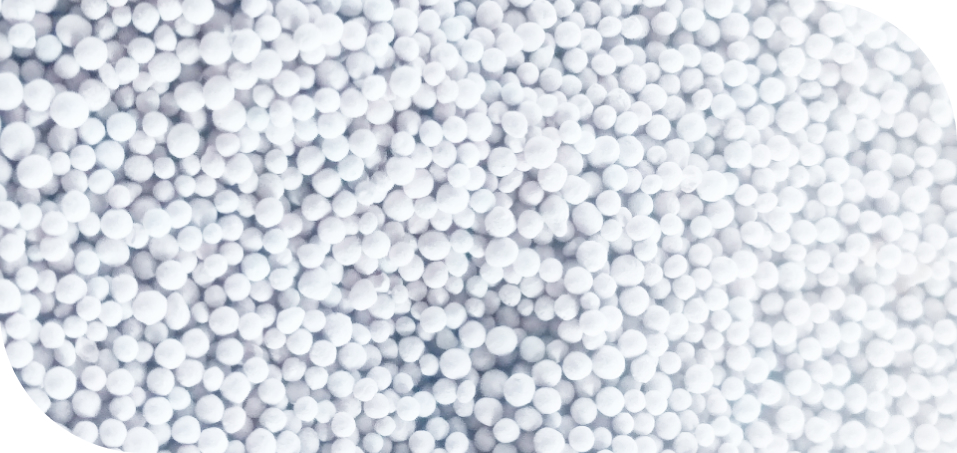

Системы экосорбции КВАЛИСОРБ – серия инновационных минеральных сорбционно-фильтрующих материалов и продуктов на их основе, применяемых для очистки питьевой воды и промышленных стоков от широкого спектра
загрязнений.
Технологии с применением систем экосорбции КВАЛИСОРБ отличаются полным отказом или минимизацией применения химических реагентов, ионообменных смол, обратного осмоса и ультрафильтрации. Системы экосорбции КВАЛИСОРБ характеризует экологическая безопасность, высокая технологическая эффективность и надежность, экономичность, минимальный технологический сток, возможность рециклинга ценных элементов.
Технологии с применением систем экосорбции КВАЛИСОРБ отличаются полным отказом или минимизацией применения химических реагентов, ионообменных смол, обратного осмоса и ультрафильтрации. Системы экосорбции КВАЛИСОРБ характеризует экологическая безопасность, высокая технологическая эффективность и надежность, экономичность, минимальный технологический сток, возможность рециклинга ценных элементов.
Продукция Квалисорб
Продукция
КВАЛИСОРБ АТМ-1В
Активно поглощает следующие загрязнения в воде
СОРБЕНТ КВАЛИСОРБ АТМ-1В применяется для очистки от широкого спектра комплексных соединений, металлов и других загрязнений воды хозяйственно-питьевого назначения поверхностных и подземных
водозаборов, промышленных и ливневых стоков различного состава, технической воды оборотных производственных циклов. Предназначен для напорных и безнапорных сорбционно-фильтрующих систем.
Свойства и заявленные технические характеристики сорбента проверены и подтверждены различными специализированными организациями России и Европы, в том числе НИИВОДГЕО, Hygiene-Institut des Ruhrgebiets,
МГУ им. Ломоносова, МХТУ им. Менделеева
Базовая технология Квалисорб
Системы экосорбации Квалисорб
Станции водоочистки Квалисорб
Фильтр патроны Квалисорб
Результаты испытаний АТМ-1В
Результаты лабораторных испытаний сорбента серии АТМ-1В по очистке воды хозяйственно-питьевого назначения
АО НИИ «ВОДГЕО», Россия
| Показатель | Исходная концентрация, мг/л | Концентрация в очищенной питевой воде, мг/л |
|---|---|---|
| рН, единиц | 7,6 | 8,2 |
| Общая минериализация | 326 | 318 |
| Окисляемость перманганатная | 2,5 | 0,6 |
| Жесткость общая, мг-экв/л | 5,6 | 5,0 |
| Fe общее | 3,07 | 0,07 |
| Mn общий | 0,8 | Менее 0,03 |
Higiene-Institut des Ruhrgebiets, Германия
| Показатель | Исходная концентрация, мг/л | Концентрация в очищенном растворе при скорости потока 1000 мл/ч, мг/л |
|---|---|---|
| Zn | 9,15 | <0,005 |
| Cd | 9,5 | 0,0030 |
| Co | 11,5 | 0,339 |
| Sb | 11,2 | 0,108 |
| Cu | 9,23 | 0,084 |
| Cr (6+) | 3,43 | 0,085 |
| Ni | 10,9 | 0,002 |
| Mn | 8,69 | 0,013 |
| Pb | 9,54 | 0,002 |
МГУ им. И.В. Ломоносова, Геологический факультет, Россия
Результаты динамических испытаний сорбента АТМ-1В на модельных растворах
Sr2+, Fe3+, Mn2+
Sr2+, Fe3+, Mn2+
| Металл | Концентрация, мг/л | Концентрация ионов металла после эксперимента | Анализ фильтрата, мг/л | Анализ тв.фазы, мг/г |
|---|---|---|---|---|
| СSr+2 | 20 | СSr+2 | 0,023 | следы |
| СFe+3 | 1,5 | СFe+3 | 0,006 | следы |
| СMn+2 | 1 | СMn+2 | 0,008 | следы |
Результаты динамических испытаний сорбента АТМ-1В на модельных растворах
Sr2+, Fe3+, Mn2+
Sr2+, Fe3+, Mn2+
| № образца | Концентрация в исходном растворе, г/л | Концентрация Sb3+ | Концентрация Sb5+ |
|---|---|---|---|
| 1 | 1 | 19,321 | 15,981 |
| 2 | 0,1 | 17,981 | 14,871 |
| 3 | 0,01 | 8,991 | 9,123 |
| 4 | 0,001 | 0,981 | 0,991 |
| 5 | 0,0001 | 0,098 | 0,098 |
| 6 | 0,00001 | 0,009 | 0,009 |
| 7 | 0,000001 | 0,001 | 0,001 |
ИЛ ОАО «НИИБТМЕТ», Россия
Результаты испытаний сорбента АТМ-1В на неочищенных промышленных стоках по Fe и нефтепродуктам
| Показатель | Исходная концентрация, мг/л | Концентрация в очищенном растворе при скорости потока 1000 мл/ч, мг/л |
|---|---|---|
| Fe, общее | 2,8 | 0,09 |
| Нефтепродукты | 16,5 | Менее 0,3 |
Сорбционно-фильтрующий материал Квалисорб-Барьер (Квалисорб-Б)
Керамический сорбционно-фильтрующий материал. За счет тонкопористой разветвленной структуры и особой формы зерен позволяет эффективно осветлять и улучшать органолептические характеристики воды; удалять
взвешенные вещества, органику, нефтепродукты.
| Наименование показателя | Значение показателя |
|---|---|
| Внешний вид | 7,6 |
| Фракционный состав, мм | 0,7-0,315 |
| Насыпная плотность, не менее г/см3 | 1,07 |
| Коэффициент неоднородности, не более | 2,0 |
| Пористость открытая, не менее % | 8 |
| Измельчаемость, % | 2 |
| Истираемость, % | 0,3 |
| Коэффициент формы зерна | 2,54 |
Применение
Применяется в качестве основной загрузки открытых, скорых и напорных фильтров для очистки воды хозяйственно-питьевого назначения поверхностных и подземных водозаборов, а также промышленных и ливневых стоков
различного состава. Применяется в системах экосорбции КВАЛИСОРБ для предочистки и увеличения срока службы сорбентов основной технологической стадии.
Преимущества
Увеличенная продолжительность фильтроцикла
Снижение удельного расхода воды для промывки загрузки
Увеличенная скорость фильтрации
Экономическое преимущество перед аналогами за счет возможности полной многократной регенерации
1 – сорбенты на основе модифицированной опоки (фр. 0,3 – 0,7 мм)
2 – кварцевый песок (фр. 0,3 – 0,7 мм)
2 – кварцевый песок (фр. 0,3 – 0,7 мм)
Применение
Фильтры Квалисорб-ФК, Квалисорб-ФНК, Квалисорб ФСК применяются для тонкой механической очистки и осветления широкого спектра воды и водных растворов, в том числе для очистки воды хозяйственно-питьевого
назначения поверхностных и подземных водозаборов, промышленных и ливневых стоков различного состава, технической воды оборотных производственных циклов, фильтрации кислотных и щелочных растворов, пульп,
суспензий. Тонкая механическая очистка и осветление достигается за счет фильтрации через корпус из пористой высокопроницаемой керамики (Квалисорб-ФК, Квалисорб-ФНК). Комплексная очистка достигается за счет
адсорбции и хемосорбции на сорбенте АТМ-1 , размещенном внутри керамического корпуса фильтра Квалисорб-ФСК.
| Характеристика | ФК | ФНК | ФСК |
|---|---|---|---|
| Габариты, мм | H = 1000 Dнар = 120 Dвн = 70 | H = 300 Dнар = 140 Dвн = 54 | H = 1000 Dнар = 120 Dвн = 70 |
| Вес,кг | 16,1 | 7,91 | 23,1 |
| Площадь поверхности, м2 | 0,38 | 0,13 | - |
| Открытая пористость % | 38-42 | 15 | 38-42 |
| Предел прочности при сжатии, не менее Н/мм2 | 15 | 15 | 15 |
| Конструкционная прочность фильтрующего элемента на изгиб, не менее | 4 | 4 | 4 |
| Кислотостойкость, не менее % | 95 | 90 | 95 |
| Коэффициент фильтрации, л/мин см2 | 17,1 | 17,5 | 17,1 |
| Пропускная способность, л/мин | 170 | 135 | 160 |
Размеры фильтрующих элементов
Фильтрующие элементы «Квалисорб» могут быть изготовлены под
размеры корпусов магистральных фильтров - тип 20ВВ, тип 10ВВ
и под размеры корпуса мембранного стекловолоконного тип 8040.
размеры корпусов магистральных фильтров - тип 20ВВ, тип 10ВВ
и под размеры корпуса мембранного стекловолоконного тип 8040.
| Металл | Емкость мг. на 1 грамм Квалисорб АТМ-1В |
|---|---|
| Fe 2+ | 150 |
| Cu | 220 |
| Zn | 170 |
| Mn | 130 |
| Pb | 130 |
| Sb | 100 |
| Sr | 70 |
| Ni | 50 |
| Cr 3+ | 100 |
| Cr 6+ | 30 |
| W | 40 |
Преимущества
Бессточная технология очистки
Пропускная способность до 170 л/мин на 1 м2 поверхности
Механическая очистка от взвешенных веществ до 5 мкм, эффективная сорбционная очистка
Контролируемые характеристики пор под конкретные задачи Заказчиков
Простота замены и сервисного обслуживания аппаратов
Порядок работы
Выполнение полного спектра функций Единого Технического Заказчика
Проведение обследований, технологических экспертиз
Проведение лабораторных, пилотных и опытно-промышленных испытаний
Разработка предпроектных регламентов и обоснований инвестиций
Разработка и защита в органах экспертизы проектной документации
Разработка рабочей и конструкторской документации
Авторский надзор
Производство, поставка оборудования и материалов
Шеф-монтажные и пуско-наладочные работы
Организация техподдержки и сервисного обслуживания
Пример реализации объекта некапитального строительства
СТАНЦИЯ ВОДООЧИСТКИ МОЩНОСТЬЮ
6,5 М3\ЧАС с.ИЛЬИНСКОЕ СВЕРДЛОВСКОЙ ОБЛАСТИ
6,5 М3\ЧАС с.ИЛЬИНСКОЕ СВЕРДЛОВСКОЙ ОБЛАСТИ
Общий срок реализации – от подписания контракта до запуска объекта в эксплуатацию – 4 месяца.
Комплексная очистка воды хозяйственно-питьевого назначения с применением безреагентных технологий и материалов Богдановичского ОАО «Огнеупоры» по следующим превышениям ПДК:
- Цветность
- Мутность
- Перманганатная окисляемость
- Железо общее
- Кремний
- Аммиак
- Цветность
- Мутность
- Перманганатная окисляемость
- Железо общее
- Кремний
- Аммиак
Пример реализации объекта некапитального строительства
БЛОЧНО-МОДУЛЬНЫЕ АВТОМАТИЧЕСКИЕ СТАНЦИИ «СОВА» МОЩНОСТЬЮ 6,5 М3/ЧАС, 15 М3/ЧАС, 46 М3/ЧАС С.ВОЛКОВСКОЕ, С. ГАРАШКИНСКОЕ, С.КОЛЧЕДАН СВЕРДЛОВСКОЙ ОБЛАСТИ
